VENTILATEUR EXPANSIBLE BREVETÉ

Les dépoussiéreurs modulaires BELFAB sont munis de notre ventilateur breveté expansible offrant la possibilité d’augmenter la puissance de 5HP/2500 PCM à 20 HP/6 000 PCM, avec le ventilateur standard, de façon simple et peu coûteuse en remplaçant simplement le moteur et la roue du ventilateur à l’intérieur du même bâti de ventilateur.  L’option de notre nouveau ventilateur super silencieux HUMMER 1 800 RPM est idéale pour une opération peu bruyante, jusqu’à 6 000 PCM.

* A hauteur max de 5000 PCM pour une installation intérieure. Au delà de 5000 PCM, la norme NFPA 664 requiert une installation extérieure.

CARACTÉRISTIQUES

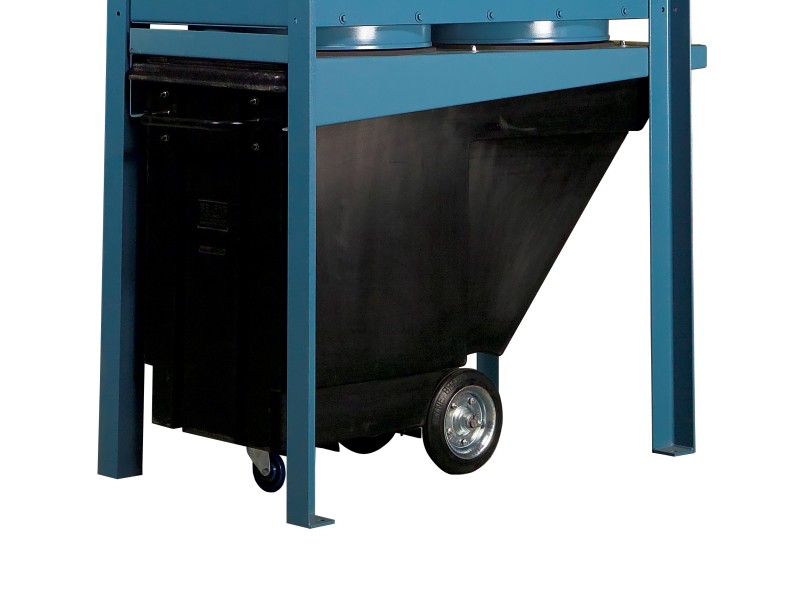

  • Choix de 3 systèmes pour la récupération de la poussière

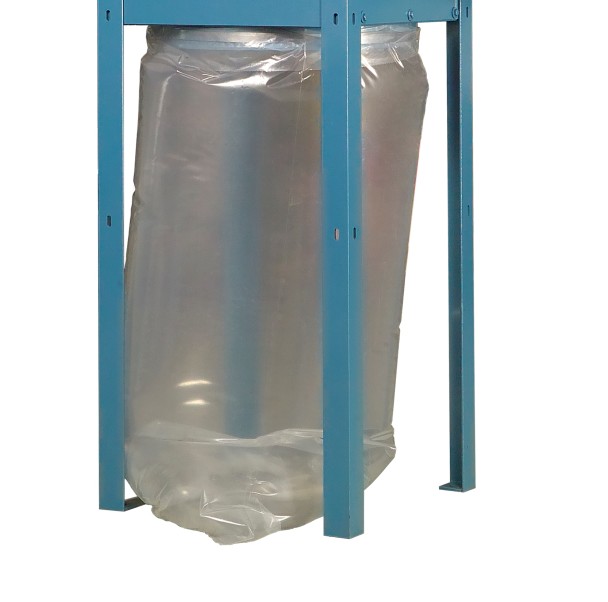

  • Standard avec (par module): 10 sacs plastiques
  • Ventilateur universel centrifuge à entraînement direct
  • Moteur TEFC haute efficacité, approuvé UL & CSA
  • Sacs filtrants haute efficacité en polytwill
  • Secoueur manuel vertical (standard)

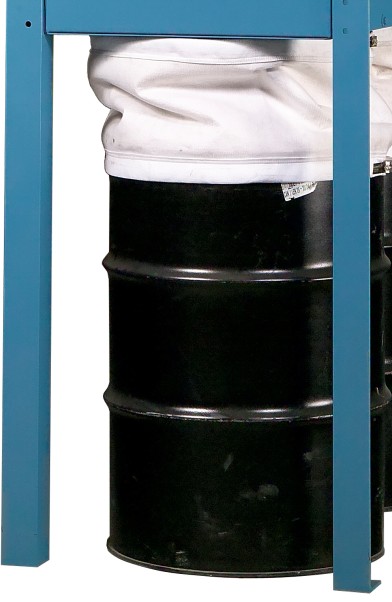

  • Systèmes d’attaches aux barils : manchon et collet de serrage à dégagement rapide
  • Système permettant un arrangement en pression positive seulement

OPTIONS

  • Pattes allongées pour optimiser l’utilisation des sacs de plastique (ajoute 2pi. à la hauteur)
  • Silencieux pour ventilateurs standards
  • Démarreur magnétique pré-filé
  • Ventilateur Hummer

ARRANGEMENTS DES MODULES

Nombre de modules filtrants 1 2 3 4 5 6
Surface de filtration (pi.ca.) 165 330 495 660 825 990
Dimensions   (Lx l x h) (po.) 48” x 48” x 130” 72” x 48” x 130” 96” x 48” x 130” 120” x 48”  x 130” 144” x 48” x 130” 168” x 48” x 130”
Poids du module (lbs) 250 500 750 1 000 1 250 1 500

(Note: avec un module hummer ajouter 18” de largeur)



VENTILATEUR STANDARD – 3600RPM VENTILATEUR HUMMER– 1800 RPM
Ventilateur 5HP 7.5HP 10HP 15HP 20HP 10HP 15HP 20HP
Capacité (PCM) 2 500 3 500 4 600 5 000 6 000 4 600 5 000 6 000
Nombre de modules filtrant recommandés 1 to 3 2 to 4 2 to 5 3 to 6 4 to 6 3 to 6 4 to 6 4 to 6
Niveau sonore (dB) 82 84 88 92 92 80 81 83
Diamètre d´aspiration (po.) 9 10 12 14 16 12 14 16
Poids du module (lbs) 200 240 250 340 360 350 450 560



NOMBRE DE MODULES FILTRANTS RECOMMANDÉS

VENTILATEUR USAGE LÉGER (3 heures par jour) USAGE MOYEN (3 à 6 heures par jour) USAGE INTENSIF (plus de 6 heures par jour)
HP Grossière Mixte Fine Grossière Mixte Fine Grossière Mixte Fine
5HP 2 2 2 2 2 2 to 3 2 to 3 3 3
7.5HP 2 2 2 2 2 to 3 3 3 3 to 4 4
10HP 3 3 3 3 3 to 4 4 4 to 5 4 to 5 4 to 5
15HP 3 3 3 3 to 4 4 4 to 5 5 5 to 6 6
20HP 4 4 4 4 4 4 to 4 4 to 5 5 to 6 5 to 6
